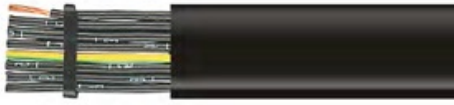

Кабель NGFLGOU (плоский)


                                                                                                                                      Вы можете скачать этот каталог в PDF формате

             ПРИМЕНЕНИЕ
Плоский кабель используется в качестве контрольного кабеля для передачи электрической энергии в технологических вагонах, на строительных площадках, верфях, а также в транспортных установках, станках, особенно в подъемных механизмах, крановых и контейнерных мостах и во всех случаях, где проводка подвергается при эксплуатации сильным прогибам и постоянным движениям только в одной плоскости. Предназначается для прокладки в сухих, влажных, сырых помещениях и для наружного использования.

             ОСОБЕННОСТИ

  • Радиус изгиба значительно меньше, чем круглого кабеля.
  • Отсутствие кремнийорганической резины (при производстве)

    ПРИМЕЧАНИЕ
  • Соответствует директиве RoHS
  • Кабель соответствует 2006/95/EG CE (“Директива по низкому напряжению”).
  • Возможна поставка кабеля определенного цвета и размеров по запросу.

    КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  • проводник                                         Медный многопроволочный
  • структура                                           Согл. DIN VDE 0295 кл. 5, соотв. IEC 60228 кл. 5.
  • изоляция                                            специальный резиновый состав
  • маркировка жил                                Согл. VDE 0293-308 до 5 жил: цветная  маркировка, более 6 жил:
                                                               черные жилы с  белой цифровой маркировкой, с или без
                                                               желто-зеленой жилы.
  • способ скрутки                                  жилы расположены параллельно и рядом друг с другом
  • внешняя оболочка                            полипропилен (неопрен)
  • цвет оболочки                                   Черный цвет
  • маркировка                                       да
  • номинальное напряжение Uo/U:      600 V
  • испытательное напряжение              2 kV
  • длительные допустимые
                  токовые нагрузки                Согл. DIN VDE, см. таблицу технических  указаний
  • наименьший радиус изгиба
                                неподвижно           Согл.DIN VDE 0298 часть 3
  • наименьший радиус изгиба
                                     подвижно          Согл.DIN VDE 0298 часть 3
  • температура стационарно                 -40ºC / +85ºC
  • температура подвижно                      -35ºC / +85ºC
  • макс. Температура на
                                  проводнике           +90ºC
  • свойства изоляции                             согласно IEC 60332-1
  • стандарт                                             UL-Style 4540Ю согл. DIN VDE 0250 часть 809.
