Материал:
- Цинкованная сталь / * Нержавеющая сталь
- Диапазон рабочей температуры: -40 °C + 130 °C
- Максимальная скорость 1-2 м/сек
- Максимальная длина цепи (L, макс.) – 100 м

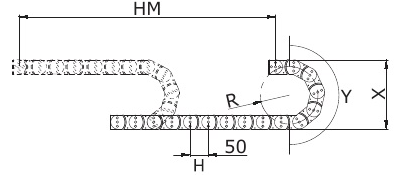

Проведение расчетов:
 |
L - Расчетная длина гусеницы HM - Длина движения толкателя X - Высота монтажа толкателя Y - Длина гусеницы по радиусу H - Длина звена |
||
| L = HM / 2 + Y | X = R x 2 + C | Y = R x π | |
После проведения расчетов, проверить значения для каждого типа кабелеукладочной цепи. Значения не должны быть меньше указанных для каждого радиуса.
| Радиус изгиба | 50 | 150 |
| H (мм) | 50 | 50 |
| X (мм) | 140 | 340 |
| Y (мм) | 157 | 471 |

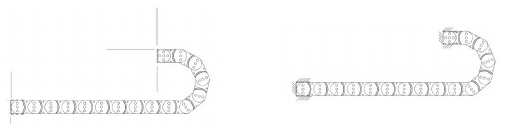

СХЕМА НАГРУЗКИ
Горизонтальный сепаратор |
Вертикальный сепаратор |
Стальной вертикальный сепаратор |
 |
 |
 |

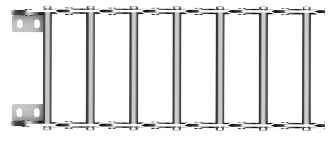

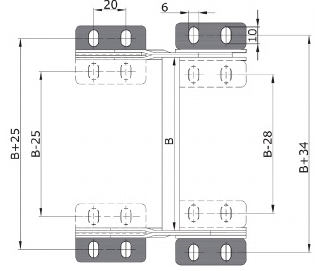

Стальной элемент крепления
 |
 |
