Материал:
- Цинкованная сталь / * Нержавеющая сталь
- Диапазон рабочей температуры: -40 °C + 130 °C
- Максимальная скорость 1-2 м/сек
- Максимальная длина цепи (L, макс.) – 100 м

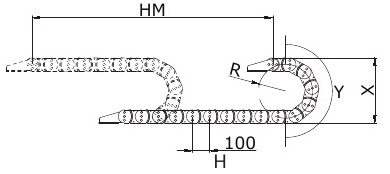

Проведение расчетов:
 |
L - Расчетная длина гусеницы HM - Длина движения толкателя X - Высота монтажа толкателя Y - Длина гусеницы по радиусу H - Длина звена |
||
| L = HM / 2 + Y | X = R x 2 + C | Y = R x π | |
После проведения расчетов, проверить значения для каждого типа кабелеукладочной цепи. Значения не должны быть меньше указанных для каждого радиуса.
| Радиус изгиба | 100 | 150 | 200 | 250 | 300 | 400 |
| H (мм) | 100 | 100 | 100 | 100 | 100 | 100 |
| X (мм) | 278 | 378 | 478 | 578 | 678 | 878 |
| Y (мм) | 314 | 471 | 628 | 785 | 642 | 1256 |

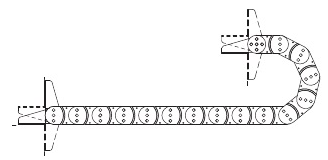

СХЕМА НАГРУЗКИ

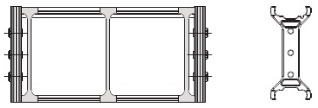

Горизонтальный сепаратор |

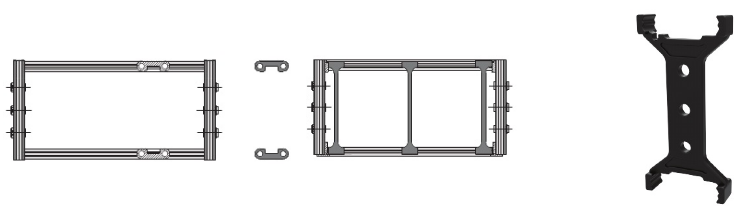

Пластиковый вертикальный сепаратор |
Стальной вертикальный сепаратор |
 |
 |
 |

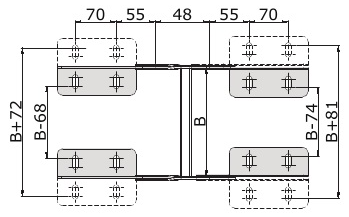

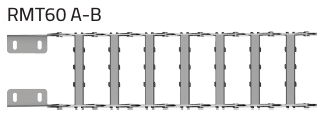

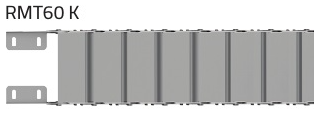

Стальнок элемент крепления
 |
 |
 |
