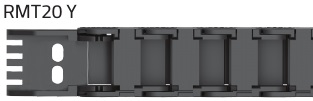

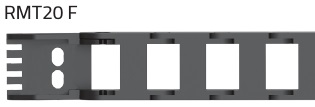

Энергоцепь - серия RMT 20F, RMT 20Y

Выберите раздел:
Вы также можете заполнить наш опросный лист, на основе которого мы сами подберем для Вас все необходимые комплектующие

Материал:

  • PA6 с 30% стекло волокна
  • Диапазон рабочей температуры: -30 °C + 130 °C
  • Максимальная скорость 9 м/сек
  • Максимальная длина цепи (L, макс.) – 20 м

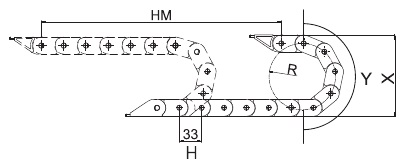

Проведение расчетов:

L - расчетная длина гусеницы

HM - длина движения толкателя

X - высота монтажа толкателя

Y - длина гусеницы по радиусу

H - длина звена



L = HM / 2 + Y X = R × 2 + C Y = R × π



После проведения расчетов, проверить значения для каждого типа кабелеукладочной цепи. Значения не должны быть меньше указанных для каждого радиуса.
  • Радиус изгиба - 40
  • H (мм) - 33
  • X (мм) - 106
  • Y (мм) - 126



СХЕМА НАГРУЗКИ

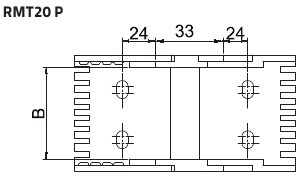

Элемент крепления - RMT20 P
