Материал:
- PA6 с 30% стекло волокна
- Диапазон рабочей температуры: -30 °C + 130 °C
- Максимальная скорость 7 м/сек
- Максимальная длина цепи (L, макс.) – 40 м

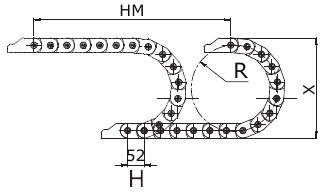

Проведение расчетов:
 |
L - расчетная длина гусеницы HM - длина движения толкателя X - высота монтажа толкателя Y - длина гусеницы по радиусу H - длина звена |
||
| L = HM / 2 + Y | X = R x 2 + C | Y = R x π | |
После проведения расчетов, проверить значения для каждого типа кабелеукладочной цепи. Значения не должны быть меньше указанных для каждого радиуса.
| Радиус изгиба | 50 | 75 | 100 | 150 |
| H (мм) | 52 | 52 | 52 | 52 |
| X (мм) | 147 | 197 | 247 | 347 |
| Y (мм) | 157 | 236 | 314 | 471 |
СХЕМА НАГРУЗКИ

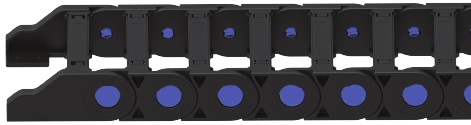

Тип кабелеукладочной цепи RMT 30A
| RMT30 | A | 060 | R100 |
| Высота внутри |
Конструкция
открытая
|
Ширина внутри | Радиус изгиба |
| Модель | A | B | C | D | R | W |
| Высотавнутри,мм | Ширинавнутри,мм | Высотанаружная, мм | Ширинанаружная,мм | Радиусизгиба,мм | Вес, кг/м | |
| RMT30 A 040 R ... | 30 | 40 | 47 | 62 | 50, 75, 100, 150 | 1,152 |
| RMT30 A 050 R ... | 50 | 72 | 1,190 | |||
| RMT30 A 060 R ... | 60 | 82 | 1,228 | |||
| RMT30 A 080 R ... | 80 | 102 | 1,304 | |||
| RMT30 A 100 R ... | 100 | 122 | 1,380 |

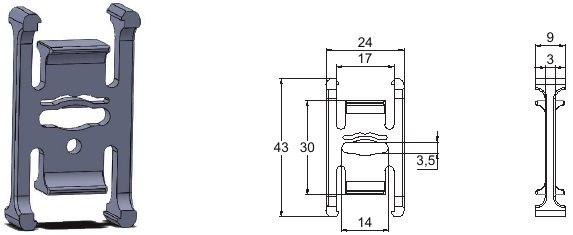

Пластиковый вертикальный сепаратор - RMT30 SP

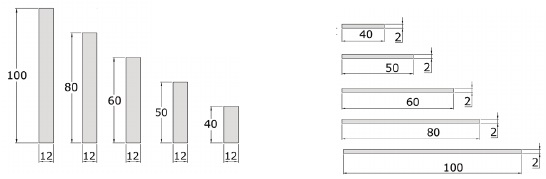

Пластиковый горизонтальный сепаратор - RMT SP HOR

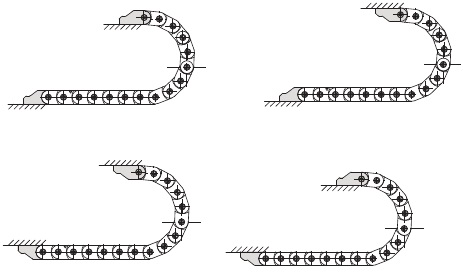

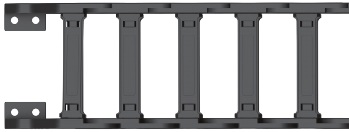

Пластиковый элемент крепления - RMT30 P
 |
 |
 |
|

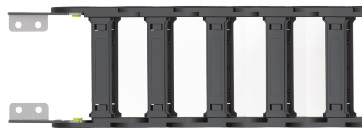

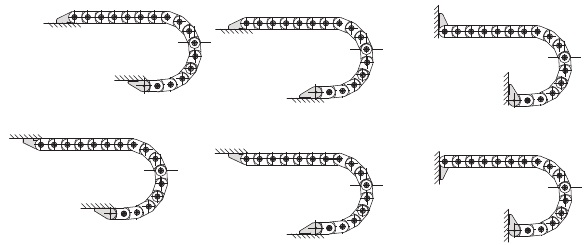

Стальной элемент крепления - RMT30 M
 |
 |
 |
|
 |
|
