Подушка кранового рельса RAY PAD

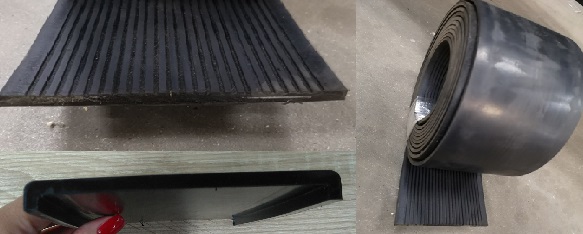

Подушка кранового рельса (подклад) - это изделие из синтетического эластомера, используемое для тяжелых крановых путей между рельсом и несущей конструкцией. Подклад производится различной ширины, зависящей от типа рельса, для которого применяется. В связи со стандартной длиной рельс 12 метров, стандартная длина подушки идентична.
Вы можете скачать каталог в PDF



Технические данные:

  • Твердость по Шору - 75±5
  • Максимальная прочность на растяжение - 17,7 Н/мм2
  • Растяжение - 255% (200% после механического старения)
  • Рабочая температура - -30+110 °С
  • Снижение вибрации - 45-50%
  • Снижение шума (дБ) - 12%
  • Устойчивое формоизменение - <5% (<20% после механического страрения)

Основные свойства:

  • Снижает уровень шума и конструкционные вибрации.
  • Амортизирует, выравнивает контакт между рельсом и основой, землей, конструкцией.
  • Подушка кранового рельса RP обеспечивает плотное прилегание благодаря рифленой поверхности.
  • Подклад устойчив к воде, маслам, озону, смазочным веществам и коррозии.
  • Подушка распределяет нагрузку от колеса на широкой площади, тем самым уменьшая давление, которое может возникнуть на отдельном участке.
  • Подклад Ray PAD усилен внутри стальной пластиной, что увеличивает сопротивление к дроблению и расширению.
  • Подушка RP снижает частоту, а иногда и необходимость проведения технических работ на крановых рельсах, путях.
  • Подклад защищает механизм крана, увеличивая срок службы рамы, оси и колес.

Кроме серийного производства подушка кранового рельса может изготавливаться как индивидуальной ширины, так и длины в соответствии с заказами, а также и в виде отдельных штучных подушек, для монтажа только в месте крепленияКомпания RMInternationalGroupSp. zo.o. оставляет за собой право вносить конструкционные изменения в любом элементе.



Инструкция монтажа:

Прежде всего подушка кранового рельса должна соответствовать выбранным рельсам. RAY PAD можно использовать как снаружи, так и внутри помещений. Верхняя поверхность монтажного рельса должна быть очищена от масел и густых, скользких материалов, которые могут привести к повреждению подушки. Подушка должна быть заложена на опорной поверхности без зазоров, рифленой поверхностью наверх. Подушки должны располагаться в соответствии с нижними краями рельс таким образом, чтобы их верхние части были полностью покрыты.

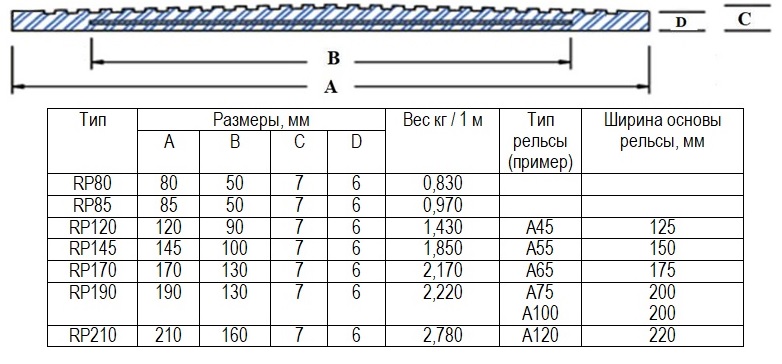

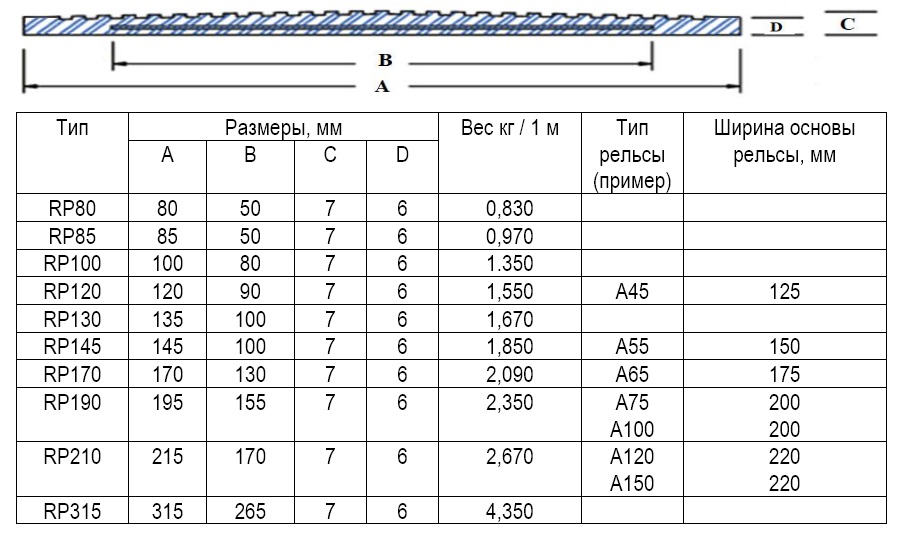

RP80 RAY PAD

Тип - RP80

Размеры:

  • Общая ширина (A) - 80 мм
  • Ширина стальной пластины (B) - 50 мм
  • Толщина по центру (C) - 7 мм
  • Толщина по бокам (D) - 6 мм

Вес - 0,830 кг/м

RP85 RAY PAD

Тип - RP85

Размеры:

  • Общая ширина (A) - 85 мм
  • Ширина стальной пластины (B) - 50 мм
  • Толщина по центру (C) - 7 мм
  • Толщина по бокам (D) - 6 мм

Вес - 0,970 кг/м

RP100 RAY PAD

Тип - RP100

Размеры:

  • Общая ширина (A) - 100 мм
  • Ширина стальной пластины (B) - 80 мм
  • Толщина по центру (C) - 7 мм
  • Толщина по бокам (D) - 6 мм

Вес - 1,350 кг/м

RP120 RAY PAD

Тип - RP120

Размеры:

  • Общая ширина (A) - 120 мм
  • Ширина стальной пластины (B) - 90 мм
  • Толщина по центру (C) - 7 мм
  • Толщина по бокам (D) - 6 мм

Вес - 1,550 кг/м

RP130 RAY PAD

Тип - RP130

Размеры:

  • Общая ширина (A) - 135 мм
  • Ширина стальной пластины (B) - 100 мм
  • Толщина по центру (C) - 7 мм
  • Толщина по бокам (D) - 6 мм

Вес - 1,670 кг/м

RP145 RAY PAD

Тип - RP145

Размеры:

  • Общая ширина (A) - 145 мм
  • Ширина стальной пластины (B) - 100 мм
  • Толщина по центру (C) - 7 мм
  • Толщина по бокам (D) - 6 мм

Вес - 1,850 кг/м

RP170 RAY PAD

Тип - RP170

Размеры:

  • Общая ширина (A) - 170 мм
  • Ширина стальной пластины (B) - 130 мм
  • Толщина по центру (C) - 7 мм
  • Толщина по бокам (D) - 6 мм

Вес - 2,090 кг/м

RP190 RAY PAD

Тип - RP190

Размеры:

  • Общая ширина (A) - 195 мм
  • Ширина стальной пластины (B) - 155 мм
  • Толщина по центру (C) - 7 мм
  • Толщина по бокам (D) - 6 мм

Вес - 2,350 кг/м

RP210 RAY PAD

Тип - RP210

Размеры:

  • Общая ширина (A) - 215 мм
  • Ширина стальной пластины (B) - 170 мм
  • Толщина по центру (C) - 7 мм
  • Толщина по бокам (D) - 6 мм

Вес - 2,670 кг/м

RP315 RAY PAD

Тип - RP315

Размеры:

  • Общая ширина (A) - 315 мм
  • Ширина стальной пластины (B) - 265 мм
  • Толщина по центру (C) - 7 мм
  • Толщина по бокам (D) - 6 мм

Вес - 4,350 кг/м
