Материал:
- PA6 с 30% стекло волокна
- Диапазон рабочей температуры: -30 °C + 130 °C
- Максимальная скорость 7 м/сек
- Максимальная длина цепи (L, макс.) 35A – 40 м
- Максимальная длина цепи (L, макс.) 35K, 35Y – 30 м
Проведение расчетов:
 |

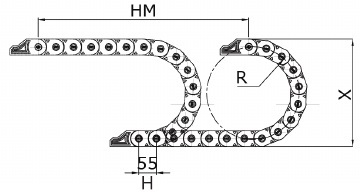

L - расчетная длина гусеницы HM - длина движения толкателя X - высота монтажа толкателя Y - длина гусеницы по радиусу H - длина звена |
||
| L = HM / 2 + Y | X = R x 2 + C | Y = R x π | |
После проведения расчетов, проверить значения для каждого типа кабелеукладочной цепи. Значения не должны быть меньше указанных для каждого радиуса.
| Радиус изгиба | 50 | 75 | 100 | 150 |
| H (мм) | 55 | 55 | 55 | 55 |
| X (мм) | 152 | 202 | 252 | 352 |
| Y (мм) | 157 | 236 | 314 | 471 |

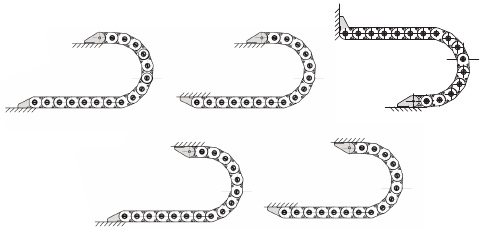

СХЕМА НАГРУЗКИ
Пластиковый вертикальный сепаратор
| для открытого типа |
для закрытого типа |
  |
  |

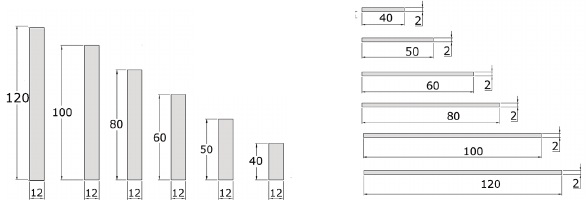

Пластиковый горизонтальный сепаратор

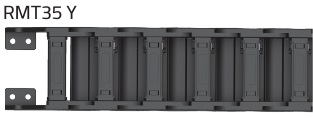

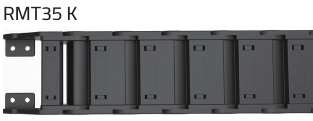

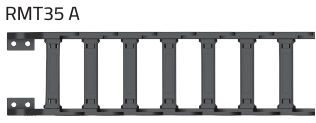

Элемент крепления
 |
 |
 |
|
 |

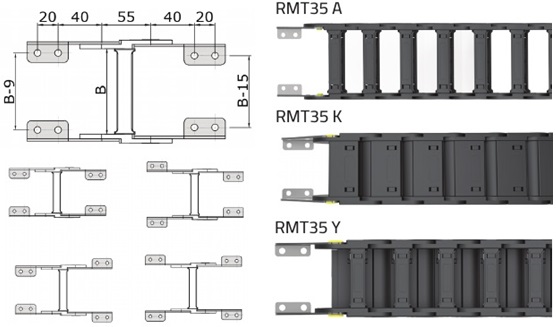

Стальной элемент крепления
