Материал:
- PA6 с 30% стекло волокна
- Диапазон рабочей температуры: -30 °C + 130 °C
- Максимальная скорость 4 м/сек

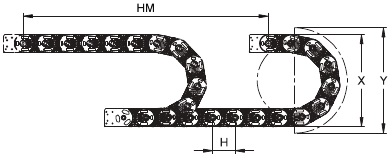

Проведение расчетов:
 |
L - расчетная длина гусеницы HM - длина движения толкателя X - высота монтажа толкателя Y - длина гусеницы по радиусу H - длина звена |
||
| L = HM / 2 + Y | X = R x 2 + C | Y = R x π | |
После проведения расчетов, проверить значения для каждого типа кабелеукладочной цепи. Значения не должны быть меньше указанных для каждого радиуса.
| Радиус изгиба | 200 | 300 |
| H (мм) | 180 | 180 |
| X (мм) | 545 | 745 |
| Y (мм) | 628 | 942 |
СХЕМА НАГРУЗКИ

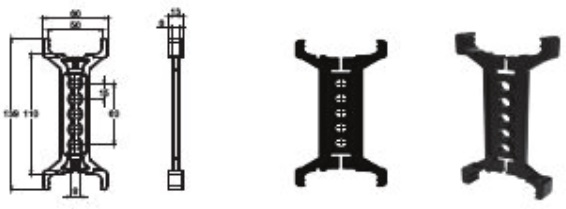

Пластиковый вертикальный сепаратор
Стальной элемент крепления
